【嘉意机床】LAG葛世®国际与宁波宏大电梯的智能制造之路

2019-07-05 09:21:27 来源：

导读：

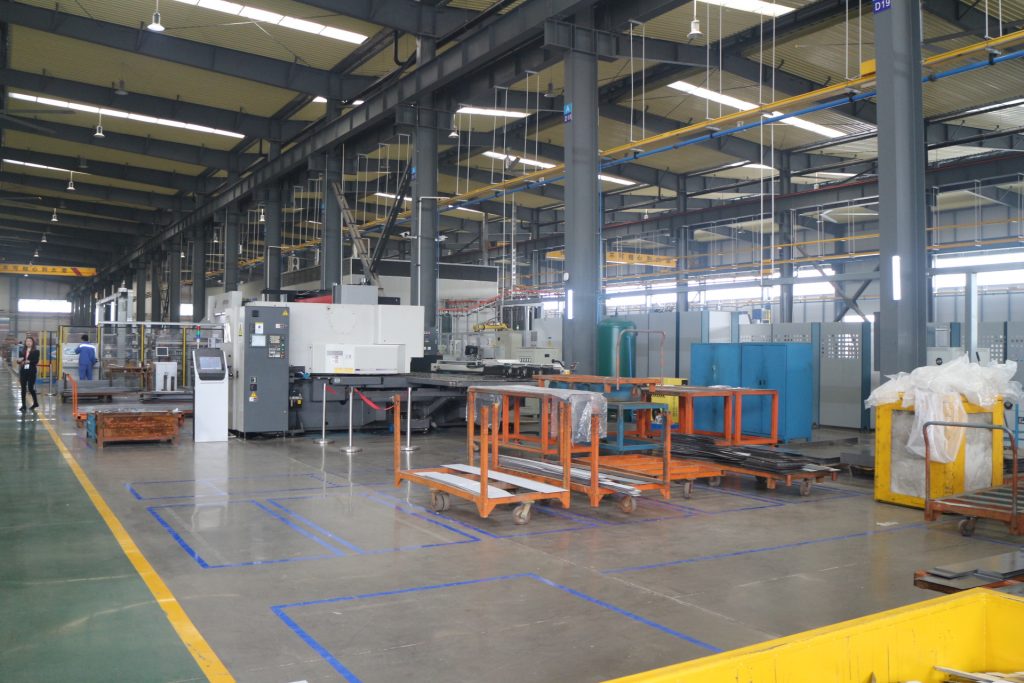

宏大电梯成立于1993年，是集研发、制造、销售、安装、维保于一体的综合性电扶梯专业生产企业，也是国家重点培养的高新技术企业。企业具备强劲综合实力和研发制造优势，产品使用的核心部件全部自主研发、制造，完成了中国电梯企业中为数不多的成熟闭环制造生态。

机械手折弯单元技术特点

设计研发

LAG葛世®国际在产品设计研发中，注重用户个性化需求和定制化的特点，以客户的需求和目标为第一要务，在每个技术方案的制定中，一是要与客户进行详细的技术交流；二是要对客户提供的工件加工图纸进行计算机模拟分析；三是要对客户的典型工件进行现场打样试验；四是要对客户的工件进行分类分析和数据处理。在确认上述程序性工作完成后，再进行技术方案的制定，在技术方案和方案图得到客户认可后就进行全面设计。

LAG葛世®国际机械手折弯单元（图3）在设计上采用先进的三维设计，在材料、结构、传感器、实时补偿、随动、激光角度测量、自动换模、自动换抓手、软件及控制、参数化编程、离线编程、生产管理软件和总线控制技术方面全部采用和选用国际一流软硬件品牌。折弯机机身设计采用了目前世界上最先进的设计软件和设计方法对机床进行结构力学分析，通过其多年的设计经验，我们完全掌握了折弯机的框架结构特征，对各受力点进行有限元分析，实现了对折弯机的侧肩、上横梁及下梁及下横梁各结构点的力学分析，充分地保证了机床设计的合理性、可靠性和稳定性。‍

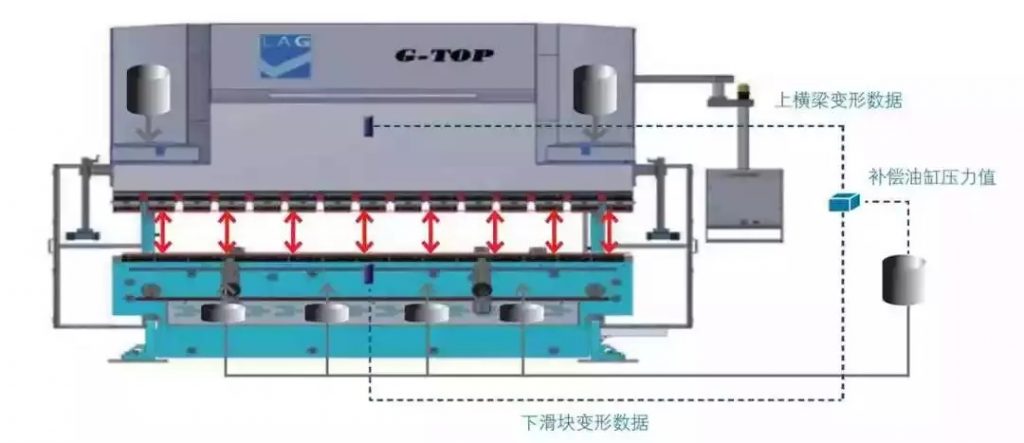

LAG葛世®国际机械手折弯单元用最新的技术（软件、硬件），打造智能化产品概念，在生产过程中可实时数据交换、实时补偿和折弯跟踪随动，提供最完善的产品技术和服务。通过其设计理念走国际大品牌产品研发的路子，其主要解决的问题及获得的效果是：

(1)解决了钣金定制化生产的工艺难题，解决了如电梯行业：多产品，小批量（5件-10件）、多品种零件的快速切换生产问题；

(2)解决了产品质量不稳定、制件精度低，产品一致性差的问题；

(3)解决了生产效率低，生产布局及工艺路线不合理的问题；

(4)解决了招工难，用人难，人力成本高，人工折弯劳动强度大的问题；

(5)提高了折弯精度及自动化程度，提高了企业智能制造的能力，增加了客户参观的视觉效果。

优质材料应用

LAG葛世®国际机械手折弯单元的折弯机机架，制造材料选用45号钢，与国内同类产品机架采用Q235-A材料相比，具有很好的综合机械性能，具有刚性好、强度高、稳定性好的特点。

独特的机架结构

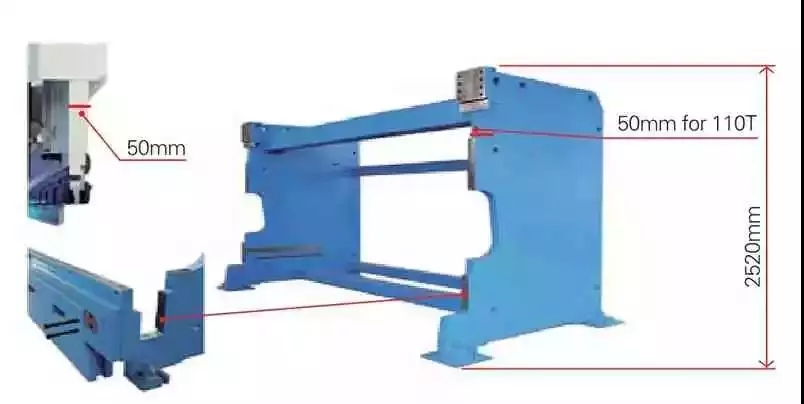

传统折弯机一般采用焊接式机架，包括左右立柱、下横梁（工作台）、油箱和支撑方梁采用整体焊接结构。LAG葛世国际机械手折弯单元中的折弯机机架采用非焊接机架结构。采用独家的机架铆接技术（图4），下横梁（工作台）与立柱之间采用高强度钢螺栓紧固连接，这种柔性连结充分保证了机身在高强度载荷情况下，能极大程度地降低机架应力变形。
