技术 | 汽车总装工艺——装配扭矩及工具
整车装配扭矩

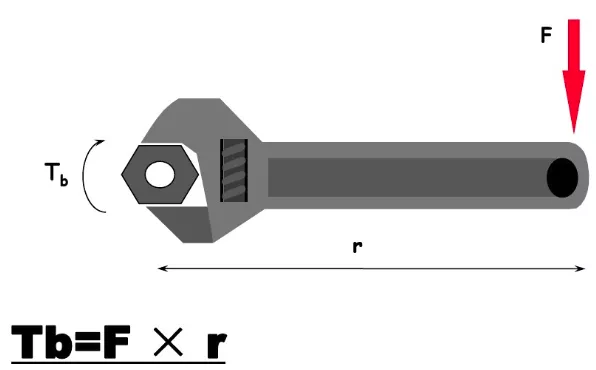

1、什么是扭矩？
力对物体产生转动作用的物理量；力乘以垂直于力方向上的距离。

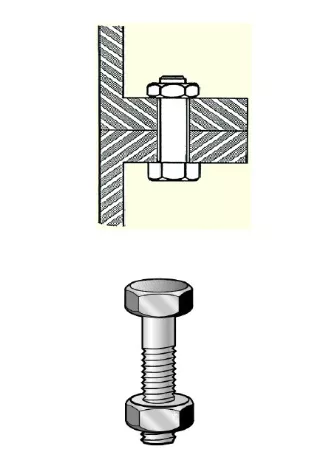

2、螺纹连接
1）连接方式有很多种：
螺纹连接、粘接、铆接、焊接等。
2）广泛使用螺纹连接的原因：
设计和装配简便、拆卸简便、生产效率高，便于大量使用、使用成本低。

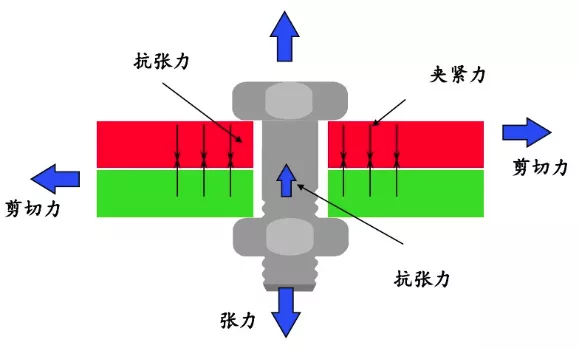

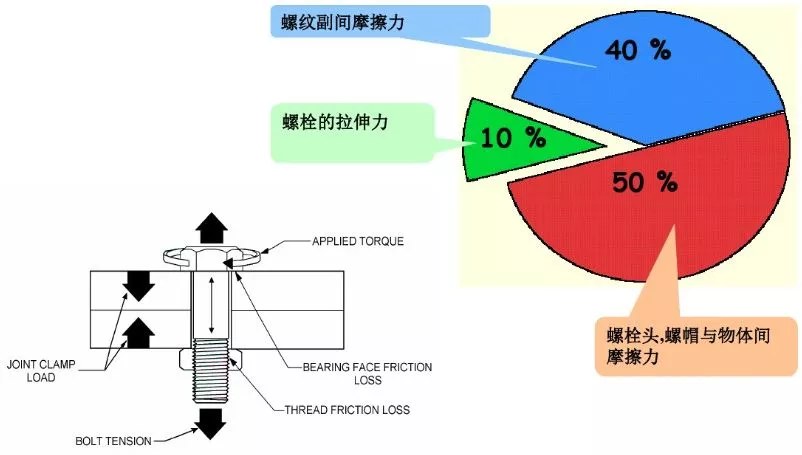

3）螺纹连接中力的分析
我们在使用螺纹连接时，通常我们真正想要得到的是什么呢？

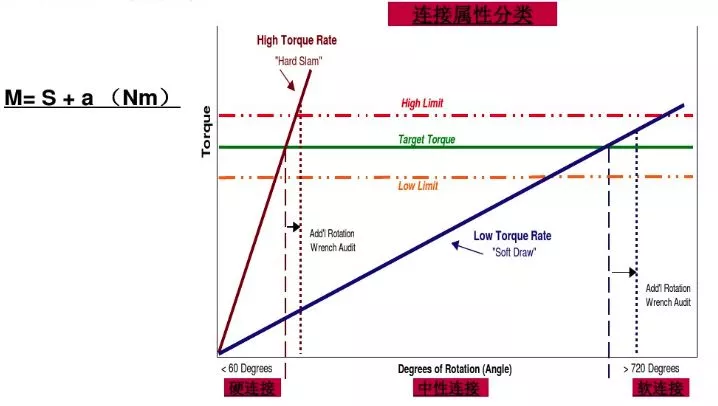

3、连接属性分类

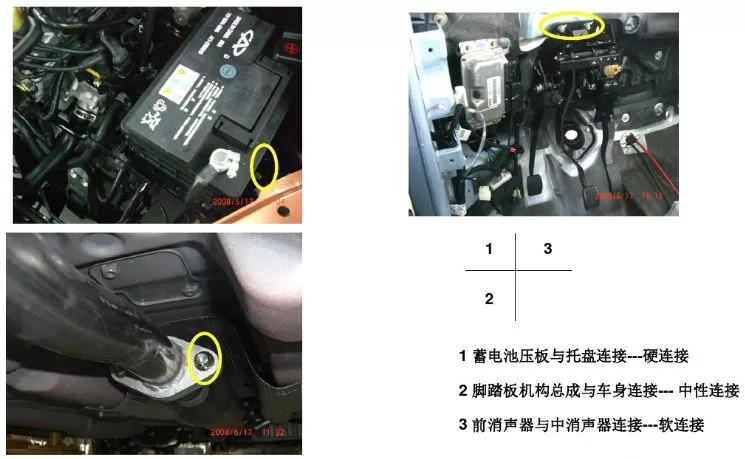

1）连接属性举例
拧紧工具

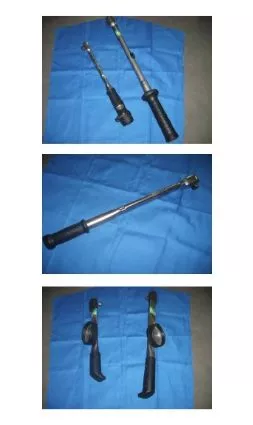

1、手动力矩扳手（棘轮式、开口式）
1）手动可调式力矩扳手（精度为±3%）
2）手动定值式力矩扳手（精度为±3%）
3）手动表盘针式力矩扳手（精度为±3%）
4）手动数显力矩扳手（精度为±1%）
2、气动拧紧工具
枪式类
a. 气动枪式定向螺丝刀：（精度为±7%）
b. 气动枪式打滑螺丝刀：（精度为±20%）
c. 气动枪式液压脉冲扳手：（精度为±15%）
d. 气动冲击扳手
弯角类
a. 气动弯角定扭螺丝刀：（精度为±7%）
b. 气动弯角打滑式螺丝刀
c. 气动弯角定扭扳手：（精度为±7%）

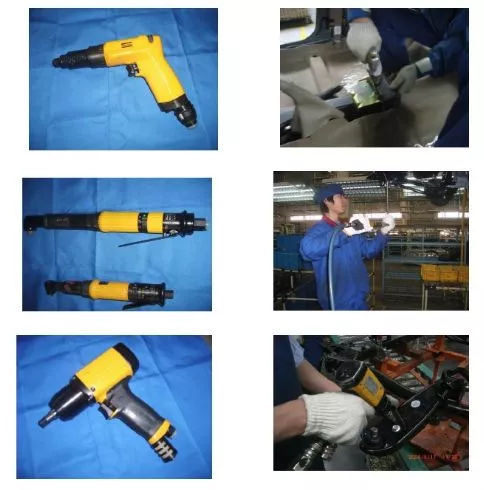

1） 气动拧紧工具举例

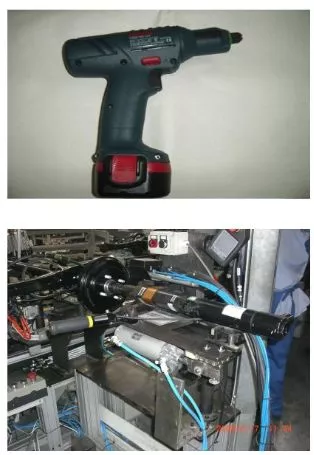

3、电动拧紧工具
1）枪式蓄电池螺丝刀（精度±5%）
2）电动拧紧机（精度±2.5%）

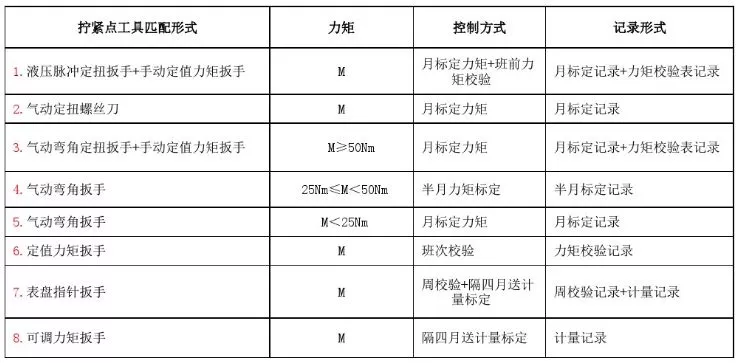

4、现场力矩控制方式
