钣金折弯圆弧展开精准计算!

2020-01-17 16:25:59 来源: 网络,如有侵权请联系我们!
收藏
导读:

钣金件折弯处大圆弧(即R角)很大时,展开长度需要用中性层计算方法。圆弧多大可以用中性层计算呢?这里介绍一个比例关系,当R/T大于等于6.5时,圆弧的展开就可以用中性层计算了。其他情况不适用。

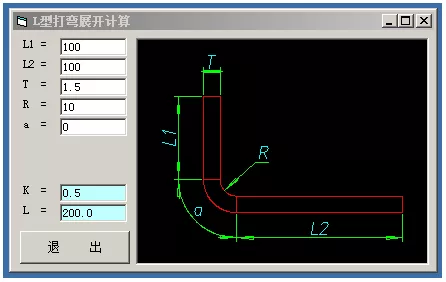

举例,如何计算圆弧展开长度,看下图:

图中L1和L2为钣金直边长度,不包含材料厚度t和R圆角。

a是角度,R是折弯半径,K是中性层系数,L为展开长度。

列公式:展开长度=L1+L2+1.57*(R+0.5T)

L=100+100+1.57*(10+0.5*1.5)

L=216.8775

由于我们把π简化为1.57了,计算和软件计算有轻微误差,这一点忽略不计。

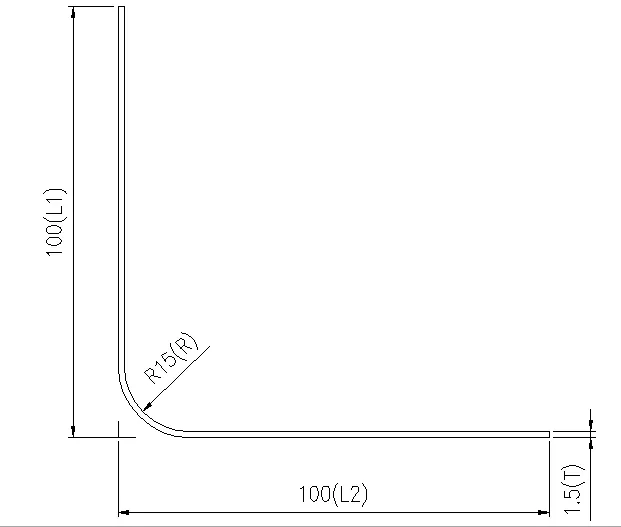

上面是按照软件给的数据进行计算,实际我们的图纸有时会外尺寸。如下图:

这时我们就要把公式增加一些内容:

L=(L1-R-T)+(L2-R-T)+1.57*(R+0.5T)

L=(100-15-1.5)+(100-15-1.5)+1.57*(10+0.5*1.5)

L=183.8775

关于非90度圆弧的折弯展开长度也可以按中性层计算,公式如下:

展开长度=L1+L2+0.0174*a*(R+0.5T)

L=(L1-R-T)+(L2-R-T)+0.0174*a*(R+0.5T)

公式中a为图中的角度。
