氢燃料电池是一种能够将储存在燃料（氢气）和氧化剂（空气中的氧气）中的化学能直接转换为电能的能量转换装置，其基本工作原理就是电解水的逆过程。

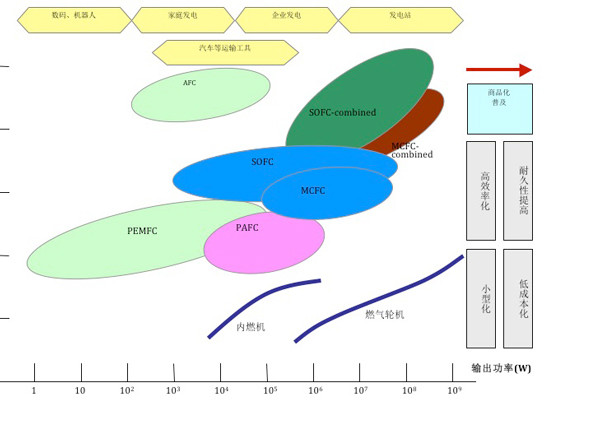

燃料电池常用的分类方式是按电解质性质不同加以区分，有碱性燃料电池(AFC)、质子交换膜燃料电池(PEMFC)、磷酸燃料电池(PAFC)、熔融碳酸盐燃料电池(MCFC)、固态氧化物燃料电池(SOFC)。质子交换膜燃料电池是目前主流的燃料电池。五类燃料电池输出功率范围、发电效率、优缺点、应用领域都不尽相同，以及与传统内燃机、燃气轮机的对比，详见图1和表1。

氢燃料电池系统由电堆和辅助子系统构成，电堆包括为双极板、电解质、催化剂、气体扩散层，其中催化剂、质子膜材料、扩散层共同组成膜电极组件（MEA），MEA是燃料电池的核心；辅助子系统包括了供氢子系统、供气子系统、水管理系统、热管理系统、探测器、系统控制等部件。上期周报已经涉及下游应用，本期周报将呈现国际上国际上膜电极组件的技术发展方向，以及目前的商业化进展。

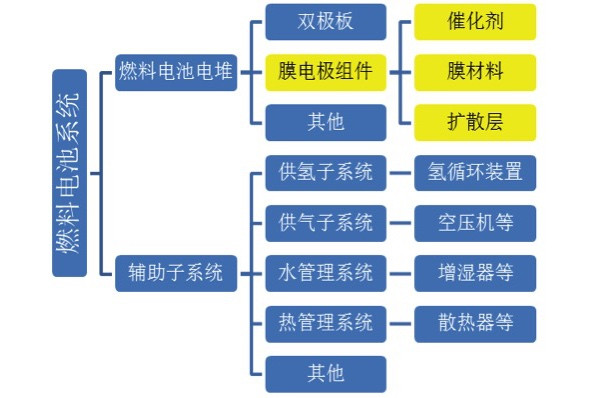

燃料电池系统组成

1.燃料电池膜电极组件发展方向

总体来看，氢燃料电池膜电极的发展方向是有序化膜电极。技术上看，膜电极技术经历了几代革新，大体上可以分为热压法、CCM法和有序化膜电极三种类型。膜电极的材料、结构及操作条件等决定着其电化学性能。膜电极结构的有序化使得电子、质子气体传质高效通畅，对提高发电性能和降低PGM的载量提供了新的解决方案。有序化膜电极是下一代膜电极制备技术的主攻方向。

（1） 质子交换膜：全氟磺酸型膜为目前主流，复合膜、高温膜、碱性膜是未来发展方向

质子交换膜是燃料电池关键材料，其作用是在反应时，只让阳极失去电子的氢离子（质子）透过到达阴极，但阻止电子、氢分子、水分子等通过，需要其具有以下几个特性：（1）电导率高（高选择性地离子导电而非电子导电）；（2）化学稳定性好(耐酸碱和抗氧化还原能力)；（3）热稳定性好；（4）良好的机械性能（如强度和柔韧性）；（5）反应气体的透气率低、水的电渗系数小；（6）可加工性好、价格适当。

全氟磺酸膜

目前常用的商业化质子交换膜是全氟磺酸膜，全氟磺酸型膜是目前燃料电池主要采用的膜材料，全球全氟磺酸型膜的供应商集中于日本和欧美国家，其中应用最广泛的是美国杜邦公司的Nafion系列膜。

全氟磺酸膜有机械强度高、化学稳定性好、湿度大条件下导电率高等优点，但是同时也存在缺点：温度升高时会引起质子传导性变差、高温时易发生化学降解、单体合成困难、成本高等。因此各机构也在研究其他类型的膜，包括复合膜、高温膜、碱性膜等。

复合膜

复合膜是通过复合的方法来改性全氟型磺酸膜从而提升其耐高温性和阻醇性，如美国Gore公司研制的Gore-select复合膜、大连化物所的Nafion/PTFE复合增强膜和碳纳米管增强复合膜等。

碱性膜

碱性膜对应的燃料电池系统的工作环境为碱性，在这种状态下催化剂选择的范围可以更宽泛，不仅限于铂，还可以使用镍和银等；美国3M公司开发的一种新型PAIF高温质子交换膜，其某些特性参数已经达到甚至超过DOE 2020年目标。

国内的武汉理工新能源公司、山东东岳集团、上海神力科技、大连新源动力和三爱富都有均质膜的生产能力，武汉理工的产品还出口国外；在复合膜方面，武汉理工已向国内外数家研究单位提供测试样品；大连化物所、上海交大也在质子交换膜的研究领域有所突破。

（2）催化剂：Pt/C是目前主流，超低铂、无铂是未来方向

目前燃料电池中常用的商用催化剂是Pt/C，由纳米级的Pt颗粒（3~5nm）和支撑这些Pt颗粒的大比表面积活性炭构成。目前的技术水平下，催化层中的铂载量约为1g/kW。

质子交换膜燃料电池商业化进程中的主要阻碍之一，就是贵金属催化剂价格高昂，鉴于此催化层的铂载量已大幅下降，超低铂或无铂是未来研究重点。

燃料电池零部件的成本主要来源于原材料与加工费用，在目前技术水平下，加工成本主导的部件(如质子交换膜、气体扩散层)的成本可通过规模化生产来降低，但材料成本占主导的催化剂难以通过量产来降低成本。因此，减少铂的使用量才是降低催化剂成本的有效途径。

根据DOE统计，如果以现有技术进行燃料电池汽车商业化，每年车用燃料电池对Pt资源的需求高达1160吨，远超过全球Pt的年产量（2015年178吨）。

目前3M公司已经开发出可量产的有序化膜电极，铂载量仅为0.118 mg/cm2。但由于铂资源具有稀缺、昂贵的属性，大量的研究工作仍集中于降低铂载量、增强催化剂的耐久性、或是开发新的催化剂来替代铂的使用。

Pt催化剂除了受成本与资源制约外，也存在耐久性问题（主要体现在稳定性上）。通过燃料电池衰减机制分析可知，燃料电池在车辆运行工况下，催化剂会发生衰减，如在动电位作用下会发生Pt 纳米颗粒的团聚、迁移、流失等。针对这些成本和耐久性问题，研究新型高稳定、高活性的低Pt或非Pt催化剂是目前热点。许多研究着眼于提高Pt基阴极氧还原（ORR）催化剂的稳定性、利用率、改进电极结构以降低Pt 负载量，降低燃料电池成本。另一些研究专注于开发寻找完全可以替代铂的、低成本的、资源丰富的非铂ORR催化剂。

目前全球燃料电池催化剂主要生产商为美国的3M、Gore，英国的Johnson Matthery，德国的BASF，日本的Tanaka，比利时的Umicore 等，国内大连化物所具备小规模生产的能力。

（3） 气体扩散层：规模化生产是降成本重点

气体扩散层位于流畅和催化层之间，主要作用是为参与反应的气体和生成的水提供传输通道，并支撑催化剂。因此，扩散层基底材料的性能将直接影响燃料电池的电池性能——气体扩散层必须具备良好的机械强度、合适的孔结构、良好的导电性、高稳定性。

通常气体扩散层由支撑层和微孔层组成，支撑层材料大多是憎水处理过的多孔碳纸或碳布，微孔层通常是由导电炭黑和憎水剂构成，作用是降低催化层和支撑层之间的接触电阻，使反应气体和产物水在流场和催化层之间实现均匀再分配，有利于增强导电性，提高电极性能。

选择性能优良的气体扩散层基材能直接改善燃料电池的工作性能。性能优异的扩散层基材应满足以下要求：（1）低电阻率；（2）高孔隙度和一定范围内的孔径分布；（3）一定的机械强度；（4）良好的化学稳定性和导热性能；（5）较高的性价比。

由于炭材料的孔隙度较高，孔径可调，常常被用作制备气体扩散层，主要有炭纸、炭纤维布、无纺布和炭黑纸，此外，也有的利用泡沫金属、金属网等来制备。工艺方面，气体扩散层所用炭纸初坯的制备方法可分为两种：湿法和干法。湿法造纸技术制备的扩散层用炭纸具有良好且均匀的大量孔隙，能够通过调节酚醛树脂的量来控制孔隙率的大小，有利于加工成满足实际需求的炭纸。
