MFC推荐—电驱动系统及其NVH问题介绍

各位朋友，小编为大家介绍的内容为目前市面关注度较高的电驱动系统NVH技术内容。目前该系统普遍存在于大家的日常生活中，例如我们接触的洗衣机、电动车、压缩机、数控机床等，都为典型的电驱动应用领域，希望通过本次的技术介绍对大家的工作有所帮助，并对电驱动系统的NVH有一定的认识。

1. 何为电驱动系统？

与传统的驱动方式相比，电驱动系统以消耗电能达到驱动系统运动或工作的目的，目前该类型的驱动方式已经广泛的应用于工业领域，与大家日常生活息息相关的电驱动主要存在于家电领域，典型的有：

• 家用空调系统的电动压缩机：其通过电机带动转子工作，达到压缩空气的目的，从而实现其功能循环；
• 电动车：不论是燃料电池电动车及其他类型电池电动车，其驱动方式以电机直驱或电机带动减速器工作，达到驱动车轮的目的；
• 汽车座椅驱动、车窗驱动也同样采用电驱动的方式；
• 小型无人机也大多采用电驱动方式。

当然，在一些重型工业中，电驱动的方式也同样存在，例如电力机车、风电、潜艇推进系统等领域，也同样存在大量的采用电驱动方式，典型的应用如图1所示。

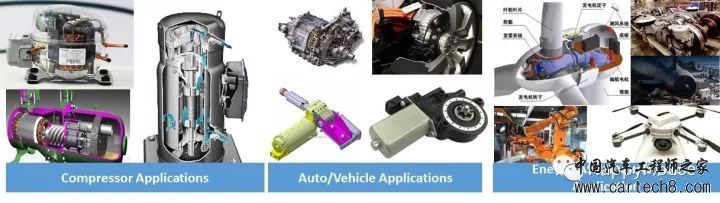

图1：电驱动的典型应用

由此可见，电驱动的应用领域越来越广，其使用产品也越来越大，可以预见在不久的将来，可能我们日常所见的驱动方式将主要以电驱动为主。

2. 电驱动有什么优缺点

然而，对于电驱动与常规的驱动方式（燃烧、蒸汽、等）相比，电驱动有哪些优点呢？电驱动比较典型的优点有：

• 1）控制精度高；
• 2）传动平稳，波动较小，因此比较适合精密加工；
• 3）振动噪声较低；
• 4）便于控制；
• 5）电力作为能源来源，其便于排放的集中处理；

随着国内新能源车的提出，让大家对电驱动更加关注，然而电驱动也存在一些问题，具体表现为：

• 1）其振动噪声虽然低，但其特征为典型的单频信号，其声品质较差；
• 2）核心电子器件（IGBT）成本较高；
• 3）对电流谐波较为敏感，电流谐波有可能直接影响其性能，因此电控的优劣显得尤为重要；；
• 4）对电磁兼容的要求较高。

对于振动噪声而言，电驱动的典型频谱特征如图2所示。

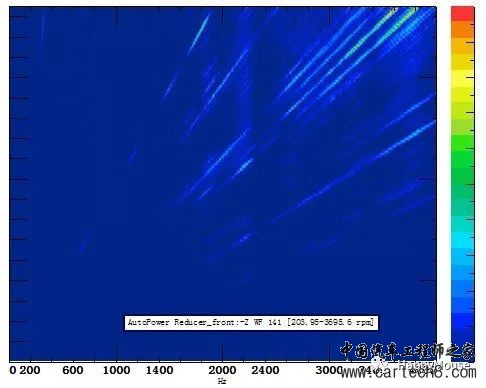

图2 某电动车电驱动频谱特征

由图2可以看出：电驱动的单频信号较为明显，不存在明显的宽频激励，因此振动噪声将以该单频信号为主，直接影响其品质；且NVH问题主要集中在中高频段。

3. 电驱动的典型构成

对于电驱动的典型构成，一般主要由以下及部分组成：

• 1）供电系统；
• 2）控制系统；
• 3）电机（或电机+减速器）；
• 4）冷却系统：主要用于电机冷却

对于电动车的电驱动系统及其NVH来说，其主要组成如图3所示。

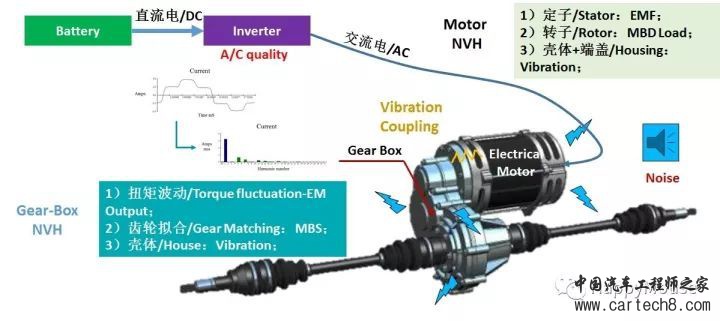

图3：电动车电驱动系统及其NVH

对于其他领域的电驱动NVH问题，其可能在供电方式、电机冷却模式上存在差异，其对应的NVH问题上会涉及到冷却方式引入的新的声源；其他方面不存在大的差异。

4. 电驱动系统NVH问题

作为电驱动的主要组成部分，电机的NVH成为了一个不可忽略的部分；当然根据驱动环节中是否存在减速器，其NVH问题也是其中的一部分。

然而电机的NVH问题直接与电控、电机电磁、结构设计有很强的关系，因此对于电机的NVH问题，我们采用图4进行分类描述。

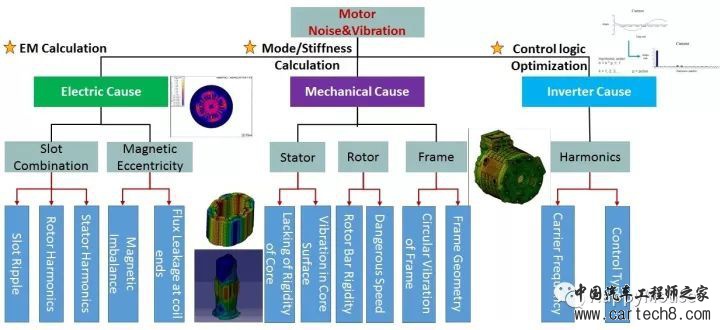

图4 电机NVH问题分类介绍

在电机的NVH建模上，为了保证正向开发、故障诊断的需求，我们需要满足电机的NVH方案评价及精确建模两种完全不同的要求，因此对于电机的NVH建模，我们需要考虑以下因素：

1）电机的激励源建模：

电机电磁场建模与标定—获取电磁载荷；

电机转子动力学分析—获取电机的机械结构载荷；

冷却系统噪声源获取：CFD等，根据实际冷却方式而定；

2）电机的材料参数获取；

涉及到电机硅钢片的材料参数提取；

硅钢片及线圈阻尼效应获取；

3）电机传递函数建模：

动力学模型搭建及标定；

4）电机NVH分析：

电机的近场噪声；

电机振动分析；

电机远场噪声；

5）电机与系统集成NVH问题。
