【设计师必备】视图、模板厚度、大小标准

2019-12-26 14:00:39 来源:
收藏
导读:

模具设计需要掌握的内容繁多,自学需要花费大量时间,最关键的是所有资料无法进行有效串接,导致东拼西凑费时费力。在这里小编将不断为大家完善模具设计必备资料。

机械制图是设计的开始,掌握机械制图只需要掌握“三视图”规律即可。在三视图的表达当中,可分为第一、第三视角。由于目前大部分公司以第三视角为基本视图,因此为大家奉上第三视角示意图:

我们可以首先来确定模具的大小,很多朋友说学设计,最后发现自己连最简单的模具大小分类都不会,这岂不是“笑话”。一般模具根据长度大小来进行划分:

通常情况,模板之间的厚度根据具体情况确定。不过,为了节约成本,所在模板采用最小化原则。以下板厚标准是基于此原则由经验丰富的设计师根据标准件及模具结构制定。大家可以放心采纳,学习:

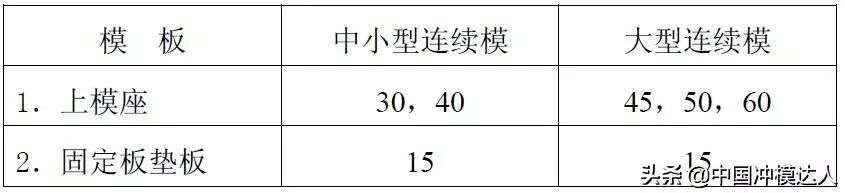

1)连续模模板厚度标准:

2)落料模模板厚度标准:

3)弯曲模模板厚度标准:

4)模板的材质及硬度标准:

值得注意的是,如果模具类型为高速、高精密模具,凹模上所有切料均采用镶块形式,则凹模板可用硬度为40---45HRC 的40Cr钢,而镶块则采用60---62HRC的Cr12MoV、DC53 或SKD11,以降低成本。

那么问题来了,我们为什么要保证凹模板、脱料板、脱料板垫板、固定板的厚度?

因为许多的冲子,凹模入块,脱料板入块的高度应严格控制且其高度与凹模板,脱料板,脱料板垫板,固定板有关。

如果一块板的厚度改变,其余相同的板厚及冲子、凹模入块、脱料板入块也应跟着改变, 所以应保证凹模、脱料板、脱料板垫板、固定板的厚度。(设计基础篇)

(文章转载于网络,仅供学习分享,如侵权,请联系删除)
