MFC推荐—SolidWorks如何画香烟盒（钣金）
2019-10-18 17:16:04 来源： 网络，如有侵权请联系我们！
导读：

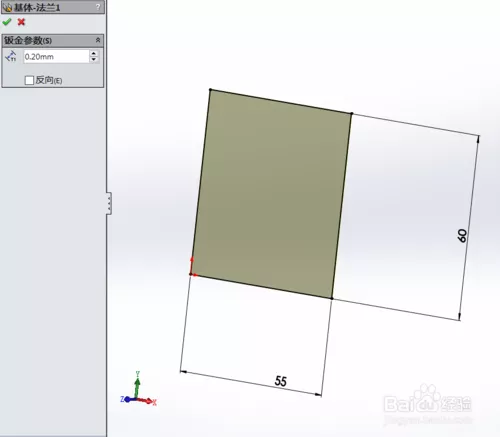

以下说明内容，匀直接说使用的操作功能，其他都不多做说明，大家都明白的。首先使用基体-法兰1功能，画出如下图所示的图形：

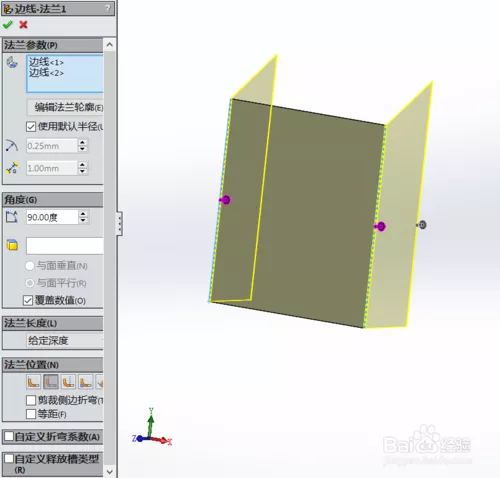

2然后使用边线-法兰1功能，画出如下图所示的图形：
3然后使用边线-法兰2功能，画出如下图所示的图形：
4然后使用边线-法兰3功能，画出如下图所示的图形：

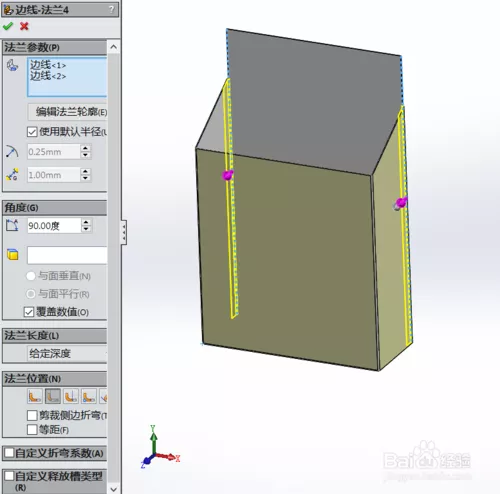

5然后使用边线-法兰4功能，画出如下图所示的图形：

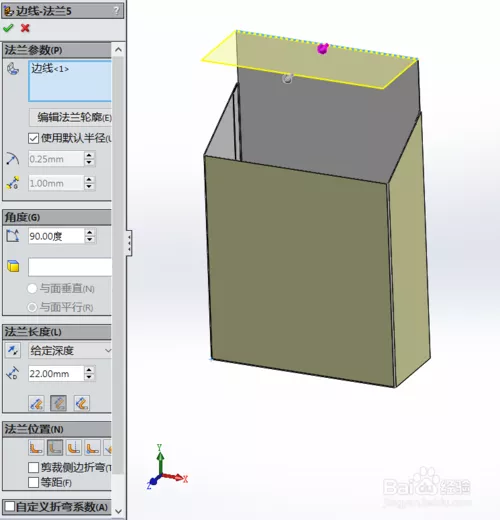

6然后使用边线-法兰5功能，画出如下图所示的图形：

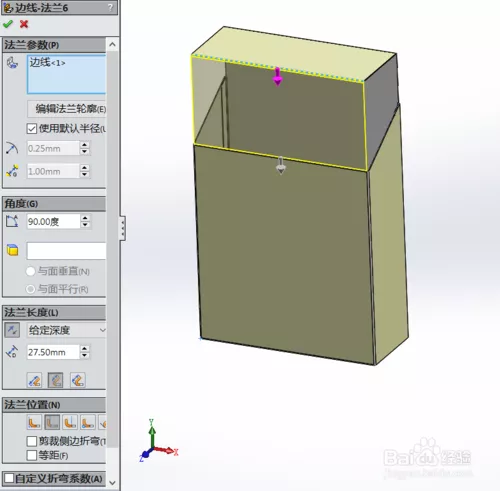

7然后使用边线-法兰6功能，画出如下图所示的图形：
然后使用边线-法兰7功能，画出如下图所示的图形：
然后使用边线-法兰8功能，画出如下图所示的图形：
然后使用展开3功能，画出如下图所示的图形：
然后使用分割线2功能，画出如下图所示的图形：

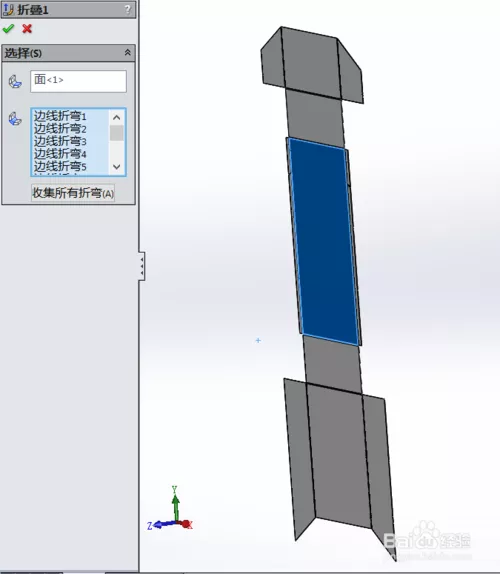

然后使用折叠1功能，画出如下图所示的图形：

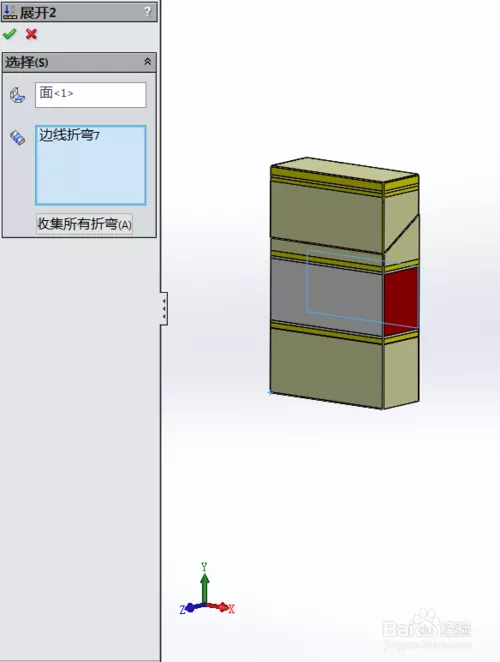

然后使用展开2功能，画出如下图所示的图形：

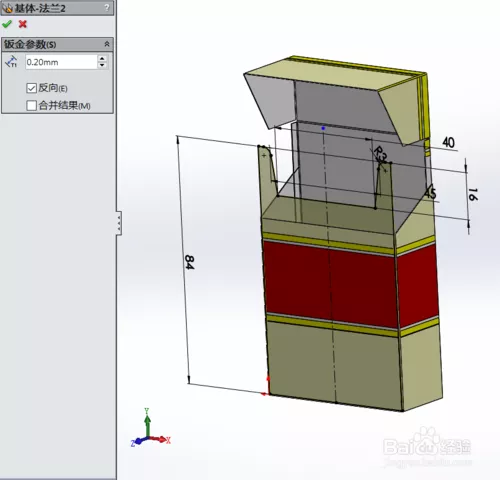

然后使用基体-法兰2功能，画出如下图所示的图形：

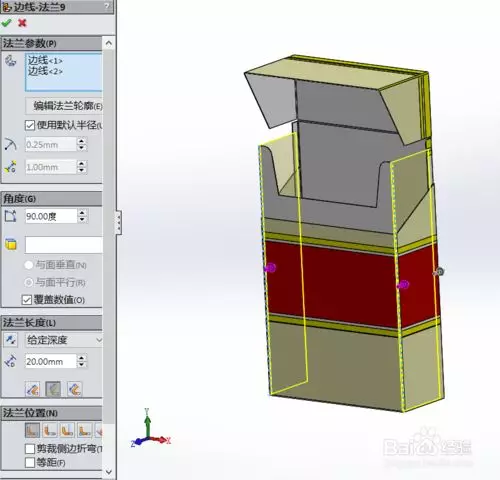

然后使用边线-法兰9功能，画出如下图所示的图形：

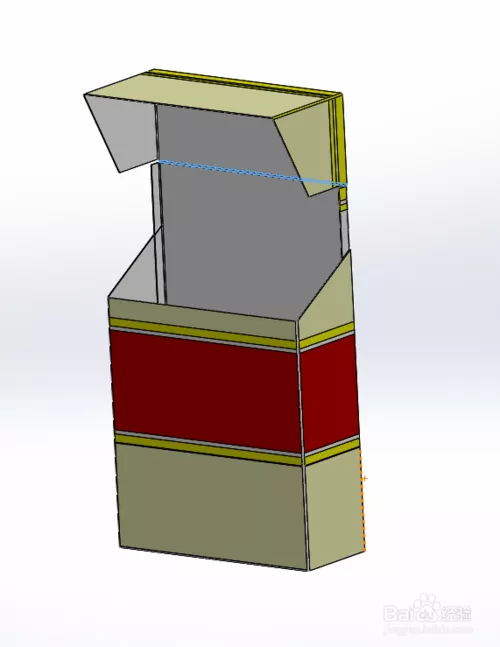

完成建模如下图所示的图形：
最后使用渲染功能，画出如下图所示的图形：
