MFC推荐—图文教你怎样用折弯机折出圆弧？
可以小幅度的折弯，这样就能折出圆弧，以下是具体步骤：

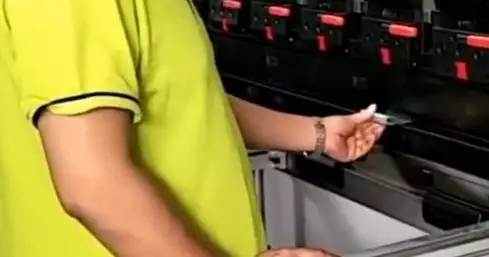

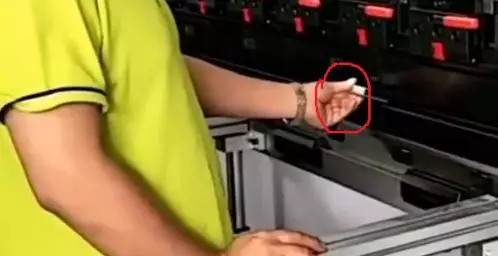

1、如图红圈处所示，把你想要折圆弧的地方，放在折弯机下。
2、按动开关，折弯机下压。

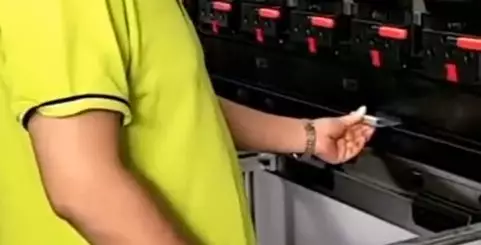

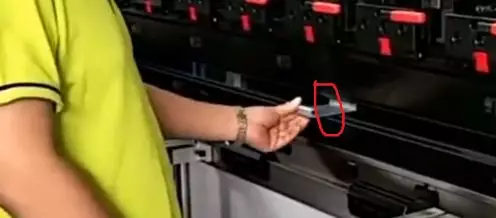

3、如图红圈处所示，折弯机压住铁片后，手只需要小幅度的抬起即可，这样就不会形成过大的角度。

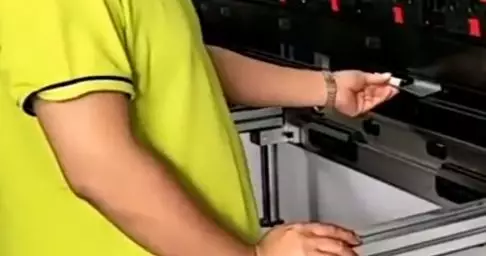

4、这时再把折弯机抬起，把铁片往前送，重复以上三步，根据你想要圆弧的大小，重复做三次，或三次以上。
5、在这里，我们就重复三次，折一个半圆的圆弧。

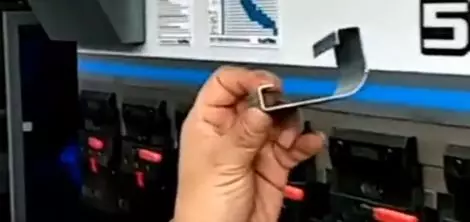

6、如图所示，这样就能折出一个圆弧，可见效果不错。
每次进刀算法：

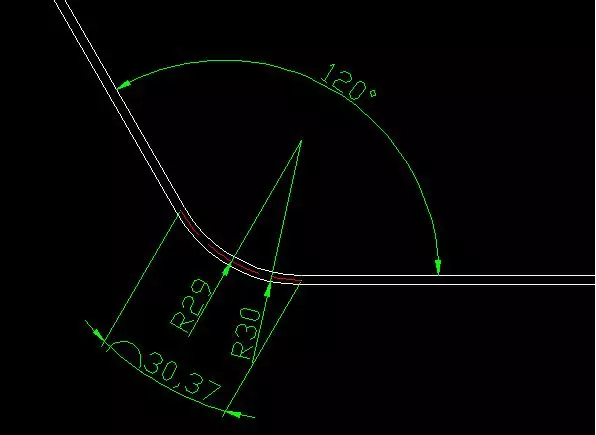

板厚2mm折弯角度120度折弯外部半径30中性层半径29，圆弧折弯我们算展开取中性层的弧长。所以算折弯刀数及每刀折弯角度也按中性层弧长算
中性层距边的距离为板厚的一半。
上图中圆弧折弯要折多少刀，每刀的折弯角度多少？
如果我们每刀进2mm。
折弯刀数=弧长/2mm=30.37/2=15
折弯刀数15
折弯角度
=180- {（2/弧长）X（180-折弯角度）}=180-{(2/30.37)X60}=176
每刀折弯角度176度
如果我们折弯操作的时候没法量弧长也可以按照下面公式计算
折弯角度=180-{（2/3.14X中性层半径）X180}=180-{（2/3.14X29)X180}=176
如果你想每刀进3mm就把上面公式里的2换成3
当然上面公式是理论计算公式。实际加工中再根据上面公式计算出来的结果调整。
